1. Применение.
Камера разработана для разогрева и поддержания постоянной температуры в заданном диапазоне содержимого 12 бочек объёмом по 200 литров или 3 еврокубов (кубических контейнеров) объёмом по 1000 литров.
Камера оснащена 3 дверями, что занчительно упрощает и делает более удобным работу с ёмкостям с разогреваемыми составами.
Каждая из 3 дверей обеспечивает открывает прямой доступ к 1 еврокубу или 1 палетте с 4 бочками.
2. Установка: на открытой площадке под навесом или в помещении (по техзаданию клиента).
3. Нагрев: электрический.
4. Комплектация.
Опция: канальные взрывозащищенные вентиляторы (llAT2) и нагреватели (llAT2).
Индикатор средней температуры в камере.
Система управления камерой разогрева (СУКР).
Аварийный вытяжной вентилятор (llAT2).
5. Материалы.
Рама из стального профильного проката.
Внутренняя обшивка из оцинкованной стали.
Наружная обшивка из оцинкованного профильного листа.
Сточные поддоны из листовой оцинкованной стали.
Теплоизоляция из полужёсткой минплиты (толщина 100 мм).
6. Конструкция.
Массивная сварная профильная рама.
Корпус с двойной стенкой теплоизоляцией толщиной 100 мм.
Внутренняя обшивка уплотнена высококачественным термостойким бутилкаучуком, предотвращающим проникновение влаги в теплоизоляцию.
Одностворчатая теплоизолированная дверь с замком-защелкой.
Снаружи корпус имеет порошковое покрытие цвет RAL 8017 (возможна замена цвета на усмотрение заказчика).
Внутренние стены камеры из оцинкованной стали (без окрашивания).
Решётчатый настил для установки поддонов с бочками или еврокубами.
7. Габаритные размеры (Д х Ш х В): 4770 x 1700 х 1850 мм.
Вес нетто: 1300 кг.
8. Внутренняя оснастка.

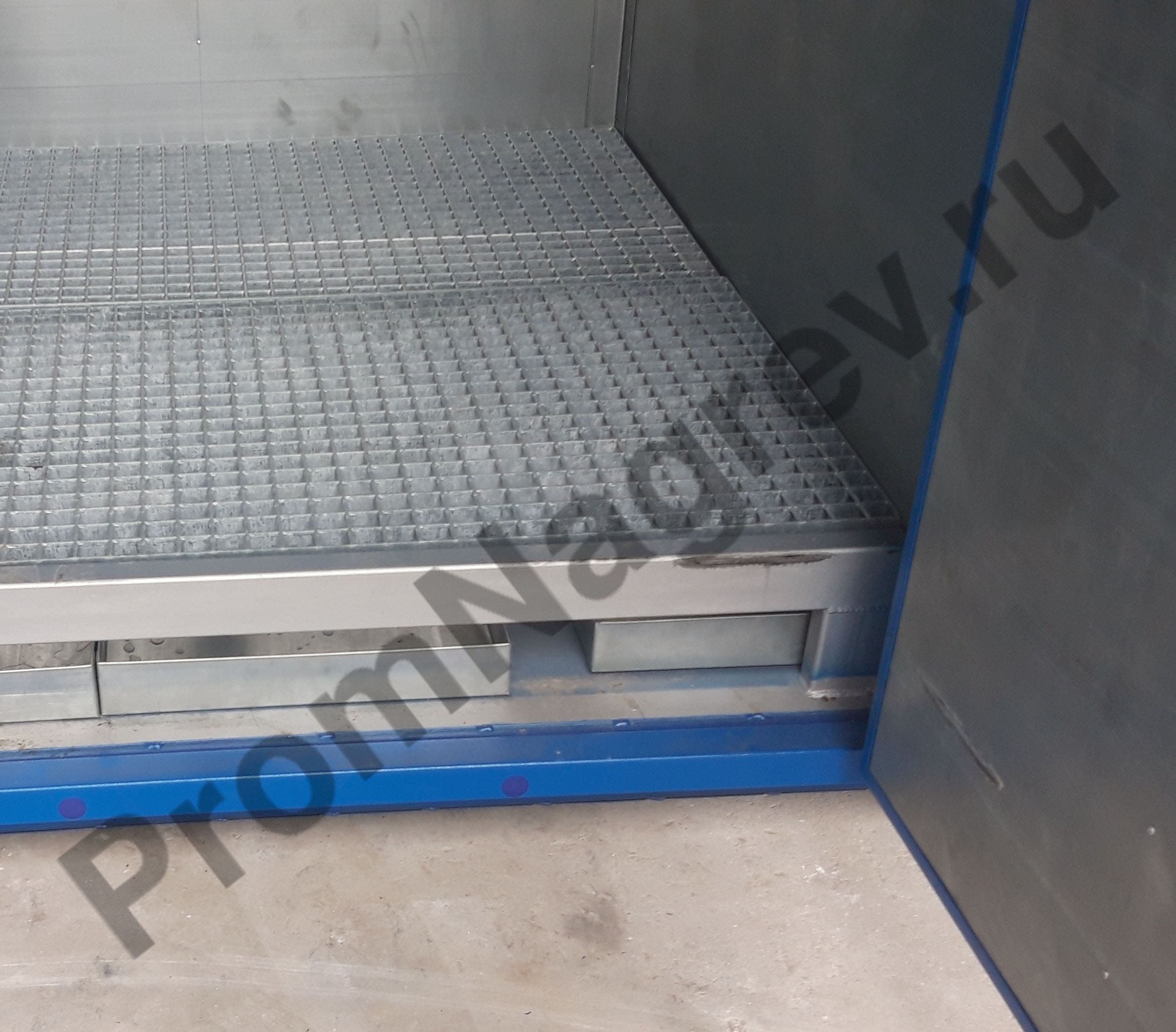

Изолированное днище камеры представляет собой площадку для размещения сточных поддонов (ванн), над поддонами размещён решетчатый настил (сточные решётки), на котором устанавливаются 3 паллеты 1200 х 1200 мм с 4 бочками каждая объёмом по 200 литров или 3 еврокуба объёмом по 1000 литров.
Решетчатый настил в один ярус (один уровень хранения).
9. Нагрев.
Съемные взрывозащищённые нагреватели, расположены в воздуховоде на крыше камеры.
Суммарная тепловая мощность - по запросу клиента.

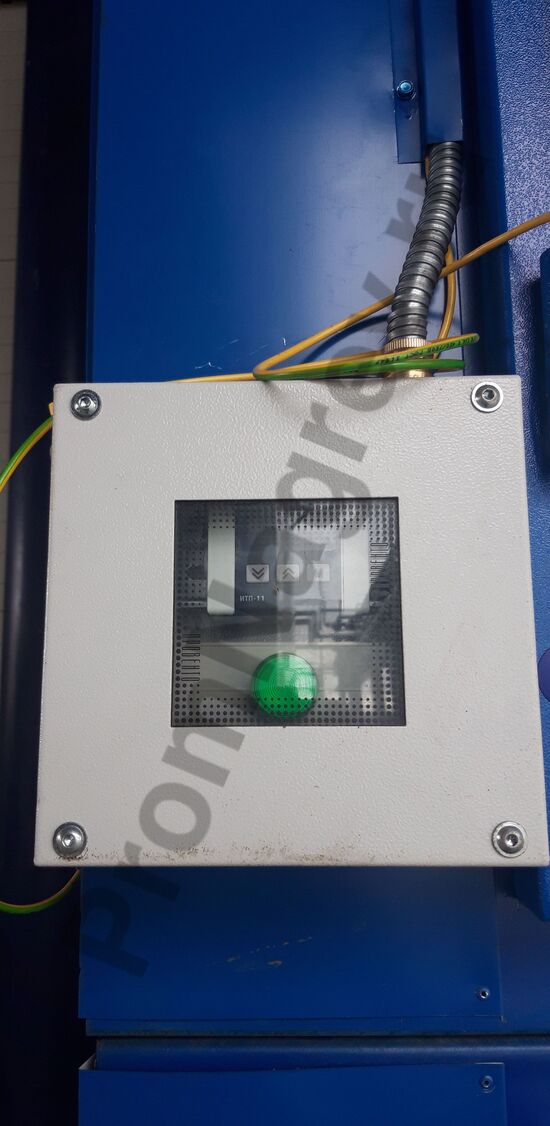

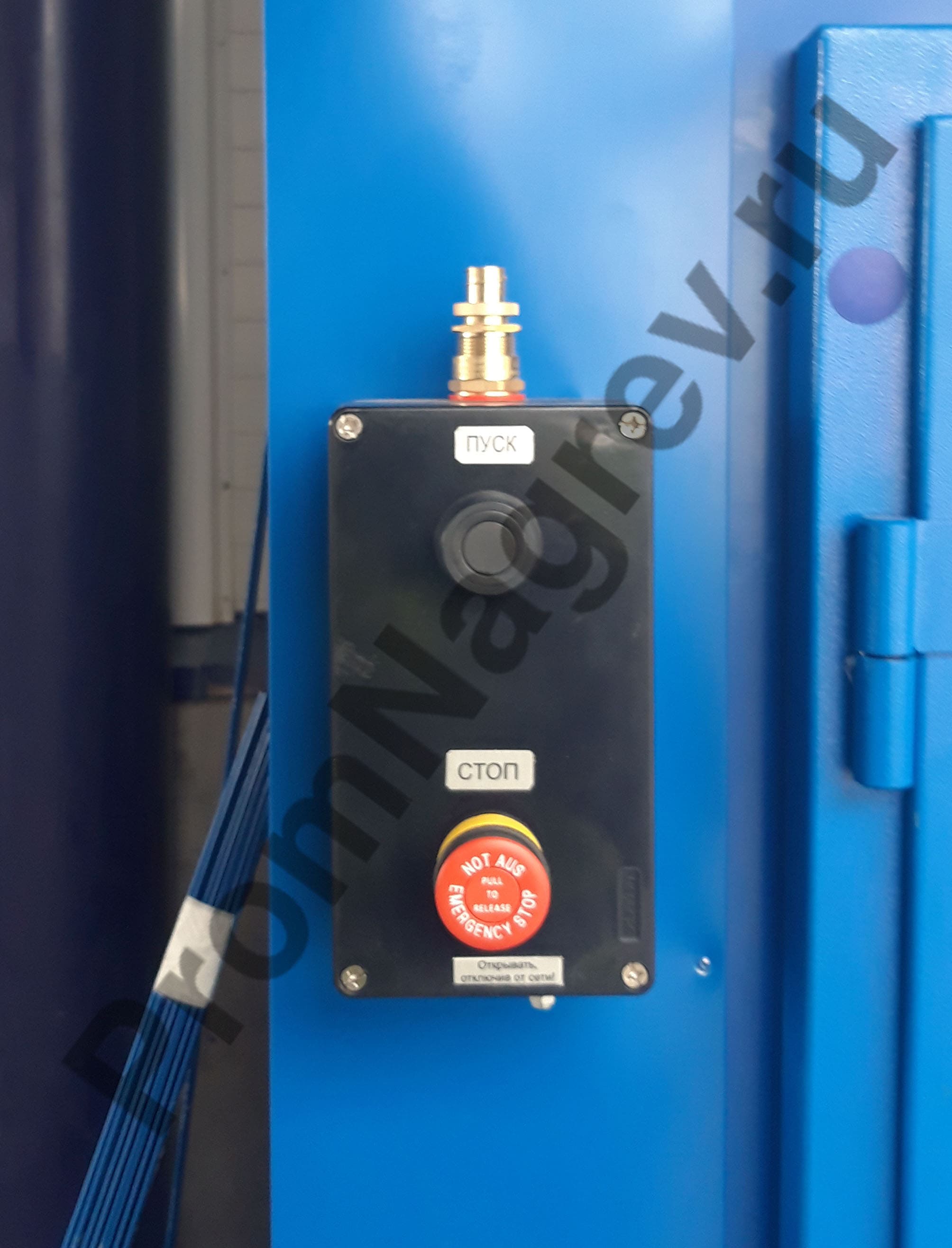

10. Элементы системы управления.
Шкаф управления нагревателями (расположен за пределами взрывоопасной зоны). Внутри шкафа управления расположены аппаратура для управления, защиты и сигнализации работы двух вентиляторов, твердотельные реле для коммутации цепей нагревателей. Защита твердотельных реле осуществляется быстродействующими плавкими вставками. Внутри шкафа управления расположены специально предназначенные для подключения внешних цепей сборки клеммных зажимов.
Термометр сопротивления, во взрывозащищенном исполнении, для измерения температуры внутри термокамеры.
Световой индикатор, расположенный на термокамере и показывающий среднее значение температуры внутри нее.
Аварийная система оповещения о превышении установленного значения газоанализатора (отключается нагрев, включается аварийный вытяжной вентилятор и свето-звуковая сигнализация).
11. Функции системы управления:
Регулирование заданной средней температуры электронным регулятором, установленном на двери шкафа управления. На регуляторе индицируется значение заданной температуры и текущая средняя температура в камере.
12. Циркуляция воздуха.
Воздушный поток: воздух внутри камеры всасывается вентилятором наверх и направляется по воздушному каналу на нагревательный элемент.
Нагретый воздух поступает в нижнюю область камеры, равномерно обтекая нагреваемые бочки/кубы.
Циркуляция воздуха обеспечивает равномерный и быстрый нагрев при низких энергозатратах.
